全自動下板機SY-250UL

产品参数

  • 产品代码:
  • 包装规格:
  • 应用范围:
  • 产品描述:

产品详情

产品详细

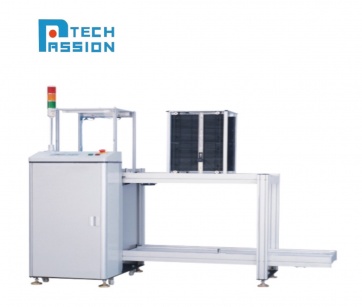

全自動下板機SY-250UL

作用:

     此設備用於SMT生產線最後端收板及儲存PCB板作用。

設備特點:

1.  採用松下PLC控制,觸摸屏操作,簡單易懂。

2.  特殊機身設計,鋼結構,使得機器始終保持平穩的作業狀態。

3.  穩固的鑄鋁升降台結構設計,提高了設備的穩定性。

4.  自主知識產權多功能的電氣迴路與程式設計(國內首創),性能穩定,確保生產線暢通平順。

5.  進板採用日本進口SMC氣缸,推板保護系統確保PCB板不會推壞,有效保證了動作的穩定性。

6.  升降採用台灣進口絲桿,保證了設備的耐用性。

7.  三點定位式上下氣動夾緊,確保料箱位置準確。

8.  整機採用台灣進口中大電機,穩定耐用。

9.  採用OMRON限位光感,提高了整機的精准度。

10.人性化程式設計,4PITCH選擇,可設定送PCB的步距。

11.標準SMEMA通訊接口,可與其他自動化設備通訊連接。

一、Specifications技術參數:

Molde No.

型號

SY-250UL

PCB板尺寸(MM

50*50~330*250

傳送高度(MM

900±20(std

PCB板上板時間

6.0 sec

步距選擇

10.20.30.40mm selectable

電源

220V

機器外形尺寸(MM

1756(L)*765W*1250H

重量(KG

160

壓縮空氣供氣氣壓

4-6bar

壓縮空氣流量

最大10升/分鐘

PCB板厚度

最小0.6mm
