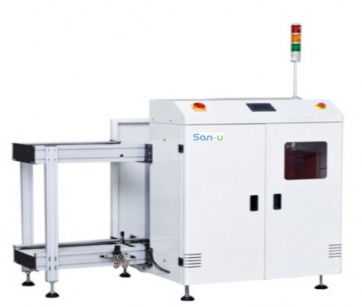

吸送一體上板機SY-250VL
产品参数
- 产品代码：
- 包装规格：
- 应用范围：
- 产品描述：
产品详情
|
产品详细 |
設備特點：
1. 此設備用於SMT生產線上PCB板的上板操作。
2. 料箱推板和真空吸板兩用功能。
3. 結實和穩定的設計。
4. 人機界面控制面板，操作更簡易。
5. 上下氣動夾能確保料箱的位置準確。
6. 有效的設計能確保PCB不被推壞。
7. 可調節吸嘴的位置確保將電路板夾緊。
8. 兼容的 SMEMA 接口。
一、Specifications技術參數：
Molde No.
型號
SY-250VL
PCB板尺寸（MM）
50*50～350*250
PCB板上板時間
6.0 sec
PCB板最大容量
400片（0.6 MM厚PCB板）
PCB板厚度
最小0.6 MM
料箱更換時間
25.0 sec
料箱數量
上輸送機：1個，下輸送機：1個（或用戶指定）
步距選擇
10.20.30.40 mm selectable
傳送高度及方向
910±20MM（或用戶指定）左→右 或 右→左（選配）
電源及電負荷
單相，交流（用戶指定）100V-230V最大300伏安
氣壓及氣流量
4-6bar，最多30升/分鐘
機器外形尺寸（MM）
1650（L）*980（W）*1300（H）
料架尺寸（MM）
355（L）*320（W）*570（H）
重量（KG）
180
|
